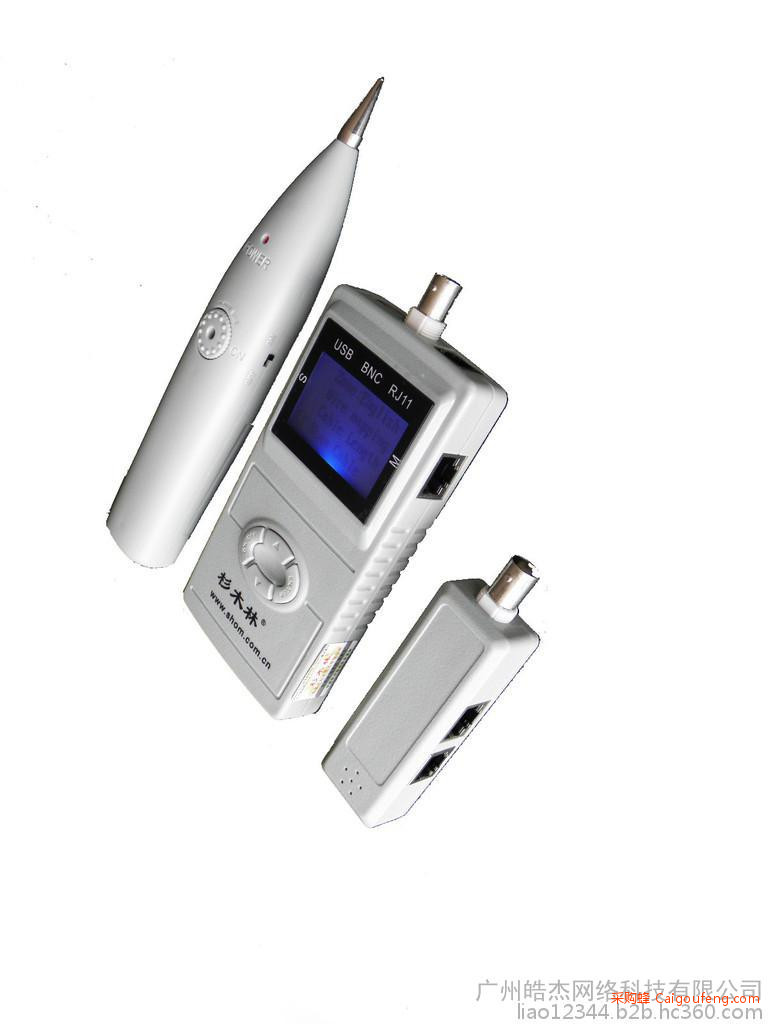

杉木林SML-8828测试仪/杉木电子

广州皓杰网络科技有限公司(供应热线:020-29049138手机：13726845808 QQ: 1175560433 联系人：吴先生)

产品功能：对线功能,串扰测试,寻线功能,判开路点

1. 用M-S和M-R两种方法测试5E/6E网线、电话线、BNC电缆、USB信号线的开路、短路、跳线、

   反接、交叉、配对等连接情况，且直观地在LCD上显示出来。

2. 对网线进行串扰测试,解决网速慢的潜在故障。

3.可以在众多网线、电话线及其它各种金属线中通过音量大小的提示在远端识别测出要查找的线,

   寻线长可达3000米以上具有抗干扰和高灵敏度，接收器上音量调节旋扭可以调节灵敏度大小。

4.判开路点,能准确判断网线的水晶头开路在某一端点(左,右或中间）

5. 有自动延时关机功能。

6. 电压过低时有低电压显示功能。

7. 有自检与自动调节各种测试情形的功能,对电池容量与周围温度变化的自动补充功能。

测试电缆种类：8P8C:UTP双绞网络线缆;E6P6C电话线;USB信号线;F(S)TP BNC同轴线.

LCD显示屏特点：点阵式128x64 尺寸：48x32mm
单位:米（METER）、英尺（FEET）、码（YARDS）
测试电缆**大长度： 1200m
准确率：2% （±0.5m或±1.5ft）
电源规格：DC 9V电池
耗电：工作电流≤15mA
体积：149×66×23mm 净重：200g
包装：吸塑+彩盒 重量：650g/pc
工作温度/湿度： 0℃－50℃/20％-70％

8368系列数字液晶显示网络电缆测试器是本公司经过多年的研发与测试、拥有自主的知识产权、多项**的产品。产品性能**国际同类产品水平，具有低功耗、环保、高效率等特点。采用普通AAA电池，插入电缆自动测试，支持单机测试、双机同步显示测试、提高效率 。时尚、灵巧、坚固的外观设计。

一、单机测试：打开电源开关，将双绞线两头分别插入本机M、L插座，测试仪LCD屏显示TEST(ING)，自动进行测试。
LCD屏数字不跳时，显示的结果为电缆连接的情况。

二、双机使用方法：用两台相同的机器，按“MODE”键2秒以上,设定其中一台为“S(LSVE)”,另一台为“M(ASTER)”即可进行测试。将电缆两端都插入机器标有“M”的端口（此方法适合远程测试)。机器自动测试定位后会在各自LCD屏 显示测试结果，各屏的定义:上一排线号为M自己一端，下排线号为S另一端。

三、LCD屏状态解释：
1.MISWIRE ：接线错误；有电缆接错，开路短路时均显示。
2.OPEN ：开路；有电缆开路，并在相应的电缆号下无显示 。
3.SHORT ：短路；有电缆短路，并在相应电缆号跳动，下面无显示。
4.RESEVED ：交叉线对，有电缆1&2,3&6,4&5,7&8中有任何一对接反时显示。
5.UTP:无屏蔽电缆，0无显示。
6.FTP:有屏蔽电缆，0有显示。

四、警告！
本测试仪禁止测试带电压的网络线和电话线，否则将严重烧坏本机。
本测试仪采用AAA电池，若发生LCD屏暗，请更换电池。
RJ45头铜夹片没完全压下时不能测试。否则将会使端口**损坏！
无注明RJ11的端口 ，禁止测试电话连线(RJ11)。否则将导致机器**损坏！
本产品有LCD屏，不可乱丢乱扔，以免损坏LCD屏部。
